非固體鋁電解電容器在安裝時的注意事項

作者：NCC電容    發布時間：2020-07-22 11:55:40  訪問量：7023  來源：櫻拓貿易

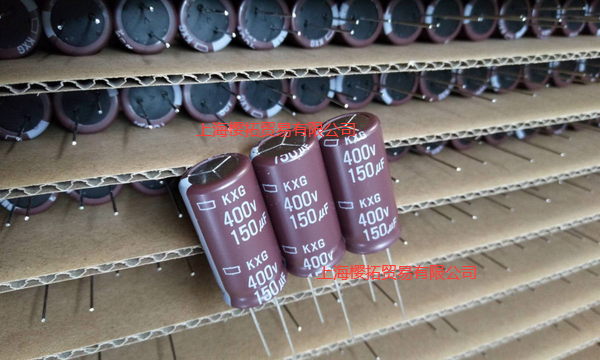

電容，顧名思義，是‘裝電的容器’，是一種容納電荷的器件。電容器是電子設備中大量使用的電子元件之一，廣泛應用于電路中的隔直通交，耦合，旁路，濾波，調諧回路，能量轉換，控制等方面。那么電容在安裝時需要注意什么呢？接下來櫻拓貿易就給大家介紹下。

1）組裝時

①已經成套組裝并通過電的電容器請勿再次使用。除了定期檢查電氣性能時拆下的電容器以外，其他不能再次使用。

②電容器可能產生再生電壓。此時，請通過1kΩ左右的電阻放電。

③在超過室溫 35℃、濕度 75%RH 的條件下，超過產品目錄或規格說明書的規定期限進行長期保管時，電容器的漏電流有可能增大。此時，請通過 1kΩ 左右的電阻進行電壓處理。

④安裝前請確認電容器的額定規格 ( 靜電容量及額定電壓 )。

⑤安裝前請確認電容器的極性。

⑥請勿使用跌落到地板等上的電容器。

⑦安裝時請勿使電容器變形。

⑧請確認電容器的端子間隔和印刷配線板孔間隔是否對準后 , 再進行安裝。引線型可采用成型加工品。

⑨在印刷配線板上安裝基板自立型非固體鋁電解電容器時，要按壓使其與配線板緊貼 ( 不可使其處于浮起狀態 )。

⑩不可對電容器施加產品目錄或規格說明書規定的機械強度以上的力。自動裝配機在吸附、裝配及位置對準時，或者切割端子時有可能產生應力，請注意它的沖擊力。

2）焊接時的焊接耐熱

①利用烙鐵進行焊接時，請確認以下內容。

…焊接條件 ( 溫度、時間 ) 必須符合產品目錄或規格說明書規定的范圍。

…因端子間隔和印刷配線板的孔間隔不對應，需要對引線端子進行加工時，端子加工在焊接前進行，注意不要對電容器主體施加壓力。

…請勿讓烙鐵的尖端接觸電容器主體。

②進行波峰焊時，請確認以下內容。

…進行焊接時，請勿將鋁電解電容器主體浸入到熔融的焊劑中。插入印刷配線板作為阻隔，只對放電容器側反面的基板表面進行焊接。

…焊接條件不可超出產品目錄或規格說明書中規定的范圍。

…除端子部以外，不可附著有焊劑。

…進行焊接時，要注意避免其他部件翻倒接觸到電容器。

③進行回流焊時，請確認以下內容。

…焊接條件 ( 預熱、回流溫度、時間 ) 不可超出產品目錄或規格說明書中規定的范圍。

…使用紅外線加熱器時，因電容器的顏色和材質不同會導致紅外線的吸收率不同，請注意加熱的程度。

…鋁電解電容器的回流次數在產品目錄或規格說明書中有規定。

…將非固體鋁電解電容器安裝在雙面印刷配線板上時，請注意電容器主體的安裝部位不可有電路配線。

…關于汽相焊（Vapor Phase Soldering）的焊接方法，請另外與我們聯系。

④被安裝過的貼片型電容器在拆下來之后請勿再次使用。

⑤除貼片型以外，請注意其他都類型都不可進行回流焊接。

3）焊接后的處理

印刷配線板焊接后的處理注意不可施加以下機械應力。

①電容器主體不可傾斜、倒地或扭曲。

②不可抓住電容器的主體搬運電路板。

③不可讓其他物體碰撞到電容器。此外，當重疊放置印刷配線板時，不可使印刷配線板或其他零件碰到電容器。

④安裝好電容器的印刷電路板不可掉落。

4）基板清洗

①電容器不可用以下清洗劑進行清洗。

 ＊鹵素類溶劑                   →電容器產生電觸導致故障

 ＊堿性類溶劑                   →鋁殼腐蝕 ( 溶解 )

 ＊萜烯類、石油類溶劑     →封口橡膠老化

 ＊二甲苯、甲苯               →封口橡膠老化

 ＊丙酮                             →標示消失

如果有必要進行清洗時，請務必使用對清洗有保證的電容器，并保持在產品目錄和規格說明書中規定的范圍內。請特別注意超聲波清洗條件。

② 清洗有清洗保證的鋁電解電容器時，請確認以下內容。

…請進行清洗劑的污染管理 ( 電導性、pH、比重、含水量等 )。

…清洗后，請不要保管在清洗液或密封的容器中。此外，請用熱風 ( 工作上限溫度以下)吹 10 分鐘以上進行充分干燥，避免印刷配線板及電解電容器上殘留有清洗液。

一般情況下鋁電解電容器很容易和鹵素離子發生反應 ( 特別是氯離子 )，因使用的電解質和封裝材料等的不同，反應的程度有所差異，但是，當一定量的鹵素離子侵入到內部，會導致使用過程中發生腐蝕反應，并引起漏電流大幅增加，發熱，壓力閥動作、開路等破壞性故障。

由于最近的地球環境問題 ( 臭氧層破壞引起的地球溫暖化，環境被破壞 )，使用以下新溶劑代替過去使用的氟利昂113( 二氯二氟甲烷等 )、氯甲烷、1,1,1 三氯乙烷進行清洗時，請勿超出容許條件的范圍。

 a）高級乙醇類清洗劑

    派因阿爾法 (Pine Alpha)        ST-100S( 荒川化學工業 )

    庫林斯魯 (Clean Through)    750H、750K、750L、710M（花王）

    德克諾克阿 (Techno Care)     FRW-14,15,16,17

                                               (Momentive Performance Materials)

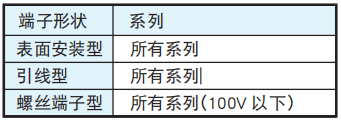

    對象制品

    「容許清洗條件」

在 60℃以下液溫中浸泡，不超過 10 分鐘，或超聲波清洗。不管采用什么清洗方法，不可擦拭其他部件、印刷配線板上的電容器標注部分。此外，用清洗液進行沖洗，有可能對電容器的標注部分帶來不良影響，請充分注意。

 b）換代氟利昂

「容許清洗條件」

 請使用清洗對策品 ( 二氯二氟甲烷 TE、二氯二氟甲烷 TES相似品對應 )，采用液中浸泡、超聲波、蒸汽中的任意清洗方法清洗 5 分鐘以下 (KRE為 2 分鐘以內，SRM為3 分鐘以內 )。但換代產品氟利昂從地球環境的角度而言，會逐漸禁止使用，請盡量避免使用。

 c） IPA( 異丙醇 )

 浸泡清洗 ( 溶劑對清洗液的濃度為 2wt% 以下。)

5）固定劑、涂層劑

①請不要使用含有鹵素類溶劑等的固定材和涂層劑。

②鋁電解電容器上使用的固定劑和涂層劑時，請確認以下內容。

…印刷配線板和電容器封口之間不可殘留有焊劑殘渣及污垢。

…在涂固定劑和涂層劑之前，請先干燥清洗液。且封口處不可全部被堵住。

…因根據其熱硬化條件，會有膠套膨脹、收縮等現象產生，所以有關固定劑、涂層劑的熱硬化條件，請向我們咨詢。

…非固體鋁電解電容器的封口部完全被樹脂堵住時，因電容器內部的內壓無法有效釋放，將會引發險情。此外，當固定劑和涂層劑中的鹵素離子過多時，該成分會通過封口橡膠侵入電容器內部，導致異常發生，有關事項請咨詢我們。

…固定劑和涂層劑中使用的有些種類的溶劑，會造成套管表面的光澤消退或白化等外觀變化現象，請務必注意。

6）熏蒸處理

在電子設備類進出口時，有時需用溴化甲烷等鹵素化合物進行熏蒸處理。此時，如果鋁電解電容器接觸到溴化甲烷等鹵素化合物，會和「基板清洗」一樣，有產生鹵素離子而發生腐蝕反應的危險。

本公司在進出口的時候，采用的是無需熏蒸處理的包裝方式。客戶在進出口電子設備，半成品及鋁電解電容器單體的時候，請注意有無熏蒸處理，最終的包裝形態等。( 即使用瓦棱紙箱、塑料等進行包裝，熏蒸氣體還是有侵入內部的危險。)
